D7-M Pb Rollpac 70x90

Аэрокосмическая промышленность

Аэрокосмическая промышленность

Нефтяная и газовая промышленность

Нефтяная и газовая промышленность

Химическая промышленность

Химическая промышленность

Автомобильная промышленность

Автомобильная промышленность

Судо­строение

Судо­строение

Атомная промышленность

Атомная промышленность

Высококонтрастная, мелкозернистая радиографическая пленка для контроля просвечиванием изделий из стали и различных сплавов, а также неметаллических материалов с использованием рентгеновского или гамма излучения. Рулон пленки шириной 70 мм и длиной 90 м упакован со свинцовыми экранами толщиной 0,027мм.

Описание

Пленка D7-M обеспечивает выполнение требований 1-го класса чувствительности контроля ГОСТ 7512-82 и уровня контроля класса ’’В’’ по стандарту ГОСТ ИСО 17636-1 в диапазонах радиационных толщин, которые соответствуют плёночным системам класса С5 по стандарту ISO 11699-1.

Характеристики плёнки D7-M Pb Rollpac обеспечивают выполнение требований контроля в атомной отрасли и возможность её применения для радиографического контроля стальных сварных соединений I, II и III категорий номинальной толщиной в месте сварки 10 ÷ 100 мм включительно при использовании в качестве источников излучения промышленных рентгеновских аппаратов в диапазоне энергий 80 – 440 кВ.

По сенситометрическим и резольвометрическим характеристикам плёнка D7-M наиболее близка к показателям плёнки Structurix D7.

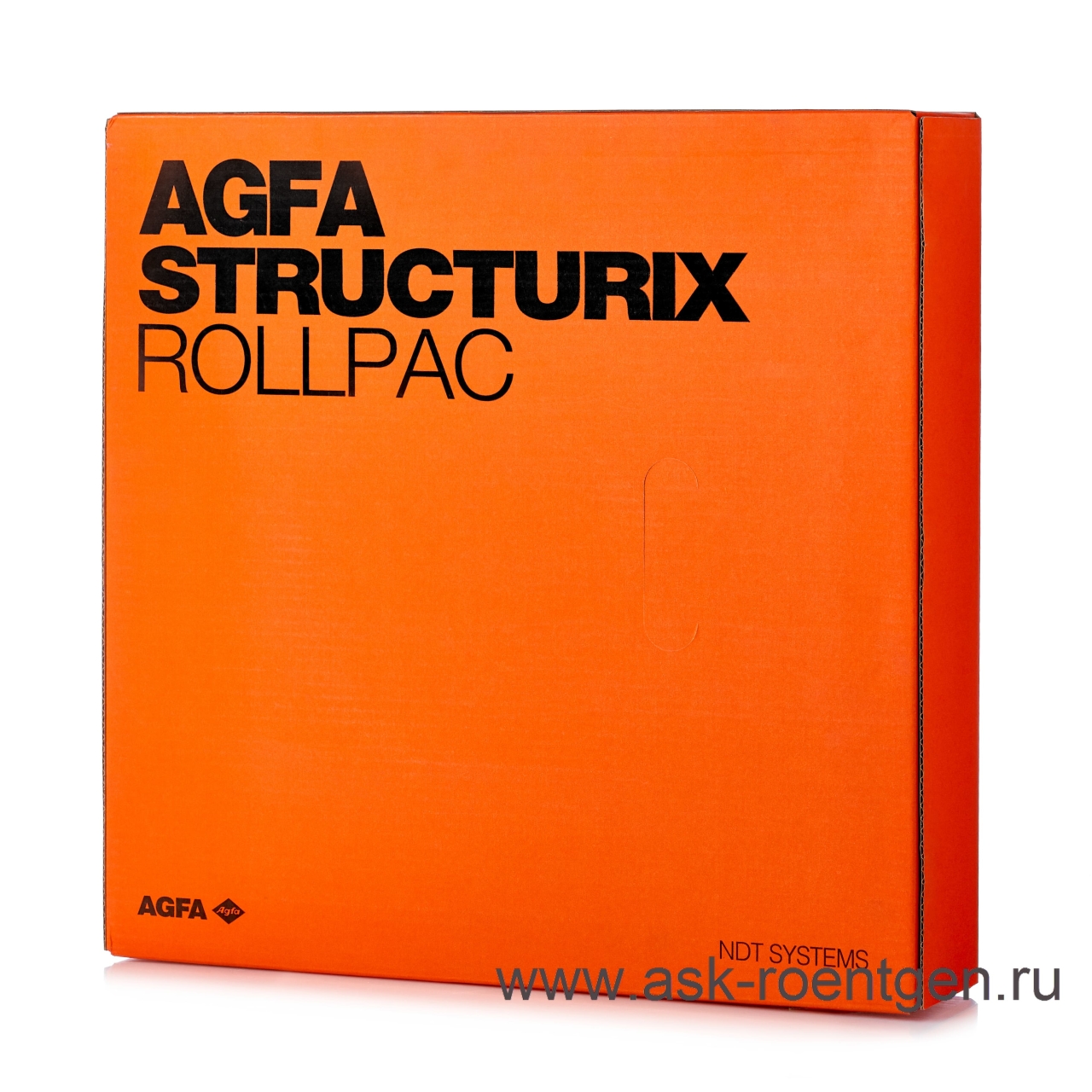

Упаковка Pb Rollpac: рулон пленки со свинцовыми экранами толщиной 0,027мм в упаковке, непроницаемой для света, влаги и масел.

Применение кассет при работе с рулонной пленкой Rollpac излишне.

Рулонная плёнка применяется преимущественно для контроля длинномерных изделий, например, сварных кольцевых и продольных стыковых соединений труб, трубопроводов, сосудов давления.

Уникальный способ упаковки Rollpac гарантирует то, что абсолютный контакт между пленкой и свинцовой фольгой сохраняется даже тогда, когда пленка применяется на сферических или цилиндрических объектах малого диаметра. Использование экранов гарантирует оптимальное качество снимка.

Когда Вы используете рулонную пленку, Вы сами определяете нужную длину пленки и можете делать панорамные снимки кольцевого шва с помощью одного отреза пленки.

Обычно Rollpac накладывается на контролируемый объект и закрепляется клейкой лентой. Идентификацию снимка по расположению его на объекте контроля при такой технике просвечивания требуется проводить только один раз, что позволяет экономить время.

Конверт Rollpac открывается быстро и легко. Пленка сама используется "как нож", при этом нужно одной рукой закрепить на столе чистую сторону конверта вместе с нижним свинцовым экраном и пленкой, а другой рукой потянуть наверх маркированную часть конверта вместе с верхним свинцовым экраном. Таким образом пленка очень легко вынимается из упаковки.

Индикатор длины на упаковке позволяет легко определять в каком месте отрезать пленку. С его помощью также легко определять какое количество пленки осталось.

Размер пленки 70 мм х 90 метров.

Иногда упаковка может состоять из двух отрезков, суммарно более 90 метров. Такие коробки помечены зелеными наклейками.

Вес одной упаковки пленки ~ 10,5 кг.

Гарантированный срок годности: 3 года с даты выпуска.

Характеристики

Плёнка D7-M имеет следующие технические характеристики принятые в международных и стандартах РФ (ISO 11699-1, ГОСТ ИСО 17636-1):



 Характеристика

Ручная фотообработка

Автоматическая фотообработка

Класс по ISO 11699-1

-

-

Градиент G при D=2

4,6

4,5

Градиент G при D=4

8,0

7,1

Фактор гранулярности, σD

0,032

0,032

Отношение сигнал/шум, G / σD

144

142

ISO SPEED (ИСО скорость)*

320

320

DOSE (доза) при D=2, mGy

3,2

3,2



*относительно ISO SPEED D4 = 100

Применение

  1. Радиографический контроль сварных и паяных соединений, композитов, пластиков, керамики, резины.
  2. Радиографический контроль при проведении работ в передвижных радиографических лабораториях.
  3. Радиографический контроль при сооружении и ремонте судов и плавучих конструкций в стапельных условиях.
  4. Радиографический контроль на открытых площадках при строительстве зданий и сооружений.
  5. Радиографический контроль в цеховых, монтажных, стапельных и полевых условиях.
  6. Радиографический контроль при просвечивании совместно с рентгеновскими аппаратами импульсными и постоянного потенциала, с радионуклидными источниками и ускорительной техникой.
  7. Радиографический контроль при строительстве и ремонте нефтяных, газовых и других продуктопроводов.
  8. Радиографический контроль в подземных условиях при сооружении и эксплуатации шахт, тоннелей, технологических переходов и при ремонте проходческого, лифтового оборудования и коммуникаций.
  9. Радиографический контроль при строительстве мостов и мостовых трубопроводных и иных переходов.

Примеры

  • различные длинномерные конструкции;
  • сварные соединения: стыковые, угловые, тавровые и торцевые, выполненные различными способами и видами сварки из сталей аустенитных, перлитных, мартенситных и других сплавов, включая сплавы на основе цветных металлов;
  • клееные соединения и конструкции, включая узлы и элементы и изделий для авиакосмической техники;
  • неметаллические материалы: изделия из композитов, керамики, высокоплотной резины, армированных изделий и конструкций;
  • широкий спектр технологического оборудования в машиностроении;
  • трубопроводы, трубы;
  • цистерны;
  • корпуса реакторов;
  • корпуса судов;
  • котлоагрегаты;
  • накопители;
  • парогенераторы;
  • резервуары нефтегазохранилищ;
  • сепараторы, сепараторы-пароперегреватели.
